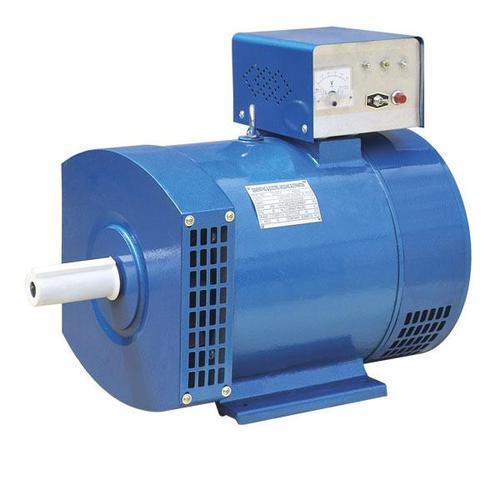

Motor máy phát điện 3 pha

Motor máy phát điện 3 pha là gì? Cấu tạo và nguyên lý hoạt động của motor máy phát điện 3 pha ra sao? Máy phát điện Đông Nam Á mời bạn theo dõi bài viết dưới đây.

Motor máy phát điện 3 pha là gì?

Motor máy phát điện 3 pha là thiết bị chính tạo ra chuyển động như một động cơ, có tác dụng chuyển đổi năng lượng từ dạng cơ năng sang thành điện năng giúp máy phát điện hoạt động.

Cấu tạo và nguyên lý hoạt động của motor máy phát điện 3 pha

Motor máy phát điện 3 pha có cấu tạo và nguyên lý hoạt động như sau:

Cấu tạo

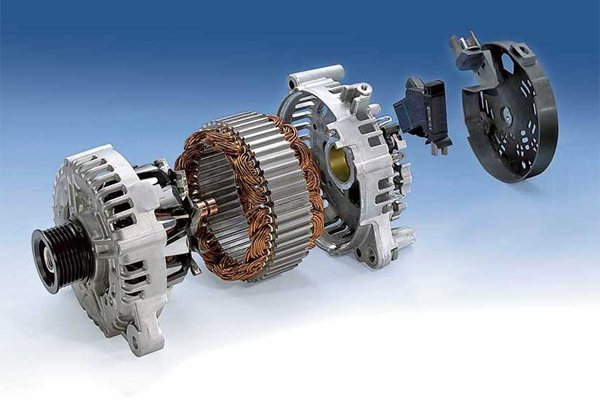

Motor máy phát điện 3 pha bao gồm có 2 thành phần chính là phần động và phần tĩnh hay còn gọi là roto và stato. Trong đó:

Phần tĩnh (stato) là 3 cuộn dây làm bằng dây đồng được quấn giống hệt nhau về số vòng, kích thước và được đặt lệch nhau trên vòng tròn lõi thép một góc 120 độ với mục đích để tạo ra 3 dòng điện xoay chiều 3 pha.

Phần quay (Roto) là một nam châm điện có thể quay quanh trục cố định có tác dụng tạo ra từ trường biến thiên. Nam châm điện được kích hoạt bởi các dao động điện 1 chiều.

Nguyên lý hoạt động của motor máy phát điện 3 pha

Motor máy phát điện được hoạt động dựa trên nguyên lý cảm ứng điện từ như sau:

Khi nam châm được nuôi bởi các dao động điện 1 chiều và quay trong cuộn dây thì điện áp được sinh ra ở giữa 2 đầu cuộn dây. Điện áp này sẽ sinh ra 3 dòng điện xoay chiều trên 3 cuộn dây, cùng biên độ, cùng tần số nhưng lệch nhau một góc 120 độ gọi là dòng xoay chiều 3 pha.

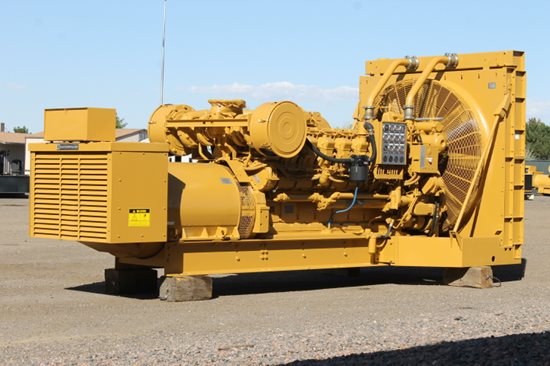

Tùy vào mỗi công suất khác nhau của máy phát điện 3 pha mà kích thước của motor sẽ khác nhau. Công suất máy phát điện càng lớn thì motor càng lớn.

Ý nghĩa các thông số kỹ thuật trên motor

• Y2: Động cơ điện 3 pha
• Alu: là motor vỏ nhôm
• F : Dây đồng có cấp chịu nhiệt cao, chống ẩm, chịu nhiệt tốt
• IP 55:  Hệ số bảo vệ chống nước và chịu bụi (Là hệ số cao nhất cho các motor thông dụng)

Cực motor thể hiện tốc độ vòng/phút

-    P2: 2850 có dùng cho các máy cần 2850 – 3000 vòng/phút

• P4: 1450 có dùng cho các máy cần 1450 – 1500 vòng/phút
• P6: 960 có dùng cho các máy cần 960 – 000 vòng/phút
• P8: 720 có dùng cho các máy cần 720 – 750 vòng/phút
• Cực motor: 2, 4, 6 … 16: Cực càng cao thì tốc độ máy càng thấp.

Các ký hiệu thông dụng nhất trên tem động cơ điện – Motor điện

• Kw/HP: Công suất trên các động cơ (Kw) hay mã lực HP (sức ngựa). 1HP = 0.75 Kw (Đây chỉ là giá trị tương đối)
• RPM (Round Per Minute): Tốc độ quay của trục động cơ được tính bằng vòng/phút
• IP ( Ingress of Protection): Cấp bảo vệ động cơ với bên ngoài. Cấp bảo vệ động cơ IP 55 là cao nhất cho các motor thông dụng, các vật nhỏ khoảng 1mm cũng không vào trong motor (vì có các doăng cao su mềm bảo vệ)
• Hz: Tần số lưới điện xoay chiều 50Hz thông dụng nhất Việt Nam
• A: Ampe dòng điện dây định mức của động cơ
• V: Điện áp định mức (V) cấp cho động cơ 220V hay 380V. Thông thường Motor điện có công suất <5.5 Kw chạy với điện áp Y380Y, Motor điện có công suất >5.5Kw chạy với điện ápΔ380V.

Trên đây là những thông tin cơ bản về motor máy phát điện 3 pha. Quý khách hàng cần tìm hiểu thêm thông tin về các chi tiết, bộ phận trong máy phát điện công nghiệp hoặc cần tư vấn mua máy phát điện 3 pha, máy phát điện cũ các thương hiệu uy tín, chất lượng vui lòng liên hệ Máy phát điện Đông Nam Á để được hỗ trợ. Máy phát điện Đông Nam Á – đơn vị cung cấp máy phát điện công nghiệp chất lượng hàng đầu Việt Nam hân hạnh được phục vụ quý khách hàng!
